Desarmar un notebook compaq de la serie V3000

En este caso, el equipo es un Compaq Presario V3217LA
Especificaciones

AMD Sempron Slot S1 1808@ Mhz
512 MB en ram 667MHz
80 HDD
Wireless Broadcom
Touchpad Synaptics
Lector grabador de DVD c/ Lightscribe Upgradeado.
Multilector Ricoh 7 en 1
La MB (Mother Board) es Foxconn
Nvidia 6150 Geforce con GPU a 445MHz

Imagen:





Lo primero es darle vuelta, y antes que nada, retiramos la bateria.



Este equipo en particular, trae 3 tapas, lo que permite cambiar y retirar componentes con facilidad (Aun así, llegar al procesador es una verdadera odisea), pero queremos ir a el.

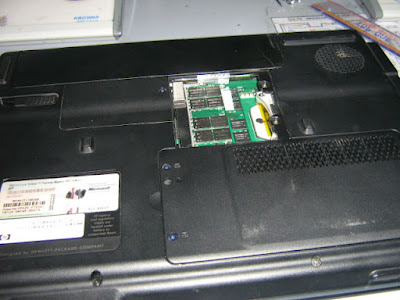

Tiene 3 tapas, la mas pequeña, es donde se encuentra la wireless, la del medio contiene las memorias y la mas grande, el disco duro y la pila de la placa.



La tarjeta inalámbrica en detalle y los pigtail conectados a esta.



El pigtail es el cable que transmite la señal capturada desde las antenas a la tarjeta (En este caso, bipolo
Luego de esto, retiras todos los tornillos que se ubican en la parte inferior. Son 14 en total (Hay 2 en la esquina donde va el lector de DVD, entre la tapas, no son de mas de 5mm de largo)

Luego de esto, procedes a retirar el teclado.



El teclado se levanta desde la parte superior (donde estan los "F", y se eleva en esa direccion.

Close Up.



Aquí está el mismo sin teclado. El cable plano que se encuentra al lado corresponde al touchpad. Se libera antes de retirar la tapa.



El Equipo en si, sin teclado. Ahora, debes sacar un pequeño tornillo que está sobre los USB del lado derecho. Para liberar la cubierta.



Conector de 3 pines, al boton de enciendido. Deberá ser desconectado para retiar la parte superior de este



Conector plano del los Quick-Buttons; Retroiluminación (3 Pines); Audio (4 Pines)



Luego de desconectar estos, se debe retirar la parte donde se encuentran los botones. De atras hacia adelante.
Un detalle, si no se retira esta tapa, no se podrá retirar la pantalla. Y antes de hacerlo, debes desconectar los pigtails de la tarjeta inalambrica, son a presión. Esto, por que las antenas del equipo van en la parte superior de la pantalla.



Luego, retiras los 5 tornillos de las bisagras. (2 a la derecha y 3 a la izquierda).
Y sacas la pantalla.



Luego, tomas la base, y desde la bateria, presionas unas pestañas; lo que hace que practicamente la tapa
se caiga. (Antes de hacer esto, debes desconectar el touchpad).



Allí ya tienes la MB al descubierto.



Luego, sacas los 2 tornillos del interruptor de la wireless, y lo extraes. Si no, no podras retirar la MB.

Una fotografía del interruptor.



Luego desconectas los Cables, Alimentación, USB lateral, Audio. El conector vació es para cámara web, pero este no la tiene.



Aqui yacen desconectados.



Lo mismo abajo, Modem y Jacks de audio + IR.



Desconectados de la misma manera.



Luego sacamos el parlante izquierdo. (2 tornillos) y lo movemos a un lado.



Esta es la turbina del equipo. Responsable de evitar que tu procesador o North Bridge (Puente norte), se fría.



North Bridge; Puente norte. Este chip, que veremos mas adelante, es el que contiene el controlador de bus de la memoria RAM y del AGP (que en este caso no hay), y tambien contiene el video integrado.

Aquí esta desconectado, necesitaremos que lo esté, para así poder retirarlo luego.



Ahora, debes tomar la placa desde el borde derecho, levantarla levemente, y sacarla tirando suavemente en esa dirección.



Y ya habrás retirado la MB de la base, Al fin!!!.



Allí la tienes. Lista para ser completamente revisada (Y limpiada... obvio).





Sacando el Disipador. Son 5 tornillos.









Ahora, la mobo (Motherboard), sin disipación.



Procesador y Puente norte en detalle.



Disipador desarmado. (3 tornillos)



Ahora, procedemos a retirar el procesador.



Con un destornillador cualquiera, giramos la traba a la posición "abierto", con lo que el procesador queda liberado.





La Mobo sin procesador.



Y el procesador solo.



Bueno, armarlo es basicamente lo mismo en orden inverso. Posteo esto por que mientras hay notebook (Como los Dell, que son modulares y fáciles de desarmar), hay modelos (Como este en particular y los HP en general) que son bastante mañosos.

Espero hayan disfrutado del post.
